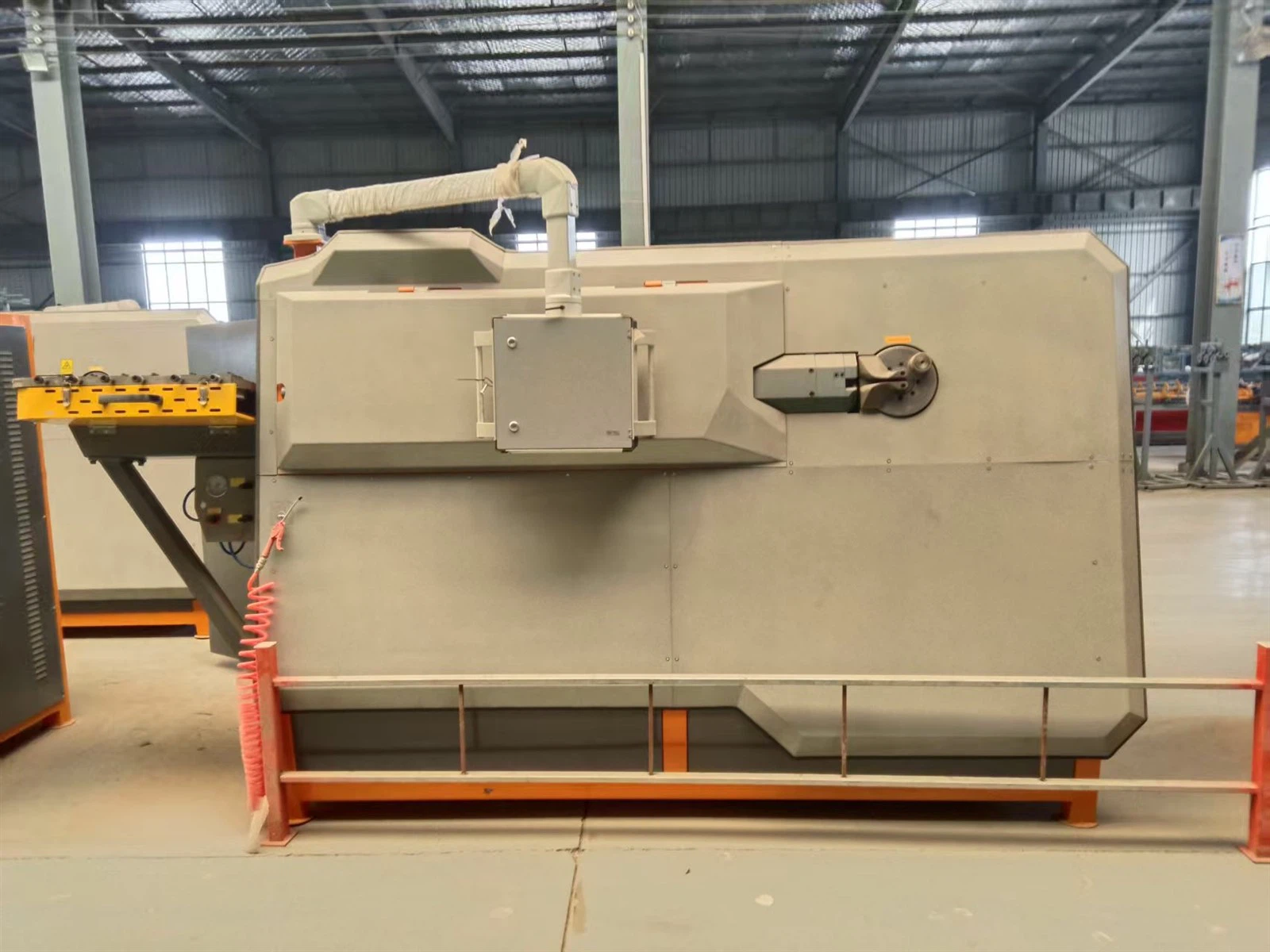

ΟΜηχανή κάμψης και περιέλιξης χαλύβδινων ράβδωνείναι ένας τύπος εξειδικευμένου εξοπλισμού αφιερωμένου στην επεξεργασία μικρών διαμορφωμένων εξαρτημάτων όπως κρίκους και γάντζοι από χάλυβα. Μέσω του συντονισμού συστημάτων μηχανικής μετάδοσης και αριθμητικού ελέγχου, επιτρέπει την αυτόματη κάμψη και διαμόρφωση χαλύβδινων ράβδων με διαμέτρους από φ4 έως 32 mm. Χρησιμοποιείται κυρίως για την παραγωγή κρίκων σε δοκούς, υποστυλώματα, πλάκες και άλλα δομικά στοιχεία σε κτίρια. Σε σύγκριση με την παραδοσιακή χειροκίνητη κάμψη στεφάνης (που βασίζεται σε εργαλεία όπως κλειδιά και χειροκίνητα λυγιστικά), ξεπερνά πλήρως τα προβλήματα της χαμηλής απόδοσης, της κακής ακρίβειας και της υψηλής έντασης εργασίας.
Βασικές Τεχνολογίες και Πλεονεκτήματα Απόδοσης
Χαρακτηριστικά Τεχνικής Αρχιτεκτονικής
Η βασική δομή του εξοπλισμού αποτελείται από τέσσερις κύριες μονάδες: το σύστημα ευθυγράμμισης, τον μηχανισμό κάμψης, το σύστημα ελέγχου και τη μονάδα διάτμησης. Τα διαφορετικά μοντέλα διαφέρουν ως προς τη διαμόρφωση ανάλογα με το επίπεδό τους.
Μοντέλο CNC υψηλών-τελών:
Εξοπλισμένο με οριζόντια και κάθετα σετ διπλών τροχών ανόρθωσης και τέσσερα σετ τροχών έλξης, κινείται από εισαγόμενους σερβοκινητήρες τόσο για εργασίες ευθυγράμμισης όσο και κάμψης. Ο βραχίονας κάμψης μπορεί να περιστρέφεται και να εκτείνεται με υψηλή ταχύτητα, και μαζί με τον μηχανισμό διάτμησης, επιτυγχάνει ολοκληρωμένη επεξεργασίαίσιωμα – σταθερό μήκος – κάμψη στεφάνης – κοπή.
Το σύστημα ελέγχου υποστηρίζει προγραμματισμό γραφικών για έως και 60 στροφές, μπορεί να αποθηκεύσει δεκάδες χιλιάδες σχήματα προϊόντων και επιτρέπει τη συνεχή παραγωγή συνδετήρων διαφορετικών προδιαγραφών χωρίς μηχανικές ρυθμίσεις.
Βασικά σημεία απόδοσης
Ανακάλυψη αποτελεσματικότητας:
Το βασικό μοντέλο μπορεί να επεξεργάζεται 500–600 συνδετήρες ανά ώρα, λυγίζοντας χαλύβδινες ράβδους 10–14 mm τέσσερις έως πέντε φορές πιο γρήγορα από τη χειρωνακτική εργασία. Το μοντέλο CNC υψηλής ποιότητας-προσφέρει ακόμη μεγαλύτερη παραγωγικότητα. Σε ένα έργο προκατασκευασμένου κτιρίου, ολοκλήρωσε την επεξεργασία 2.000 συνδετήρων φ8 mm σε μία μόνο βάρδια 8- ωρών, οκτώ φορές μεγαλύτερη από την απόδοση μιας χειροκίνητης ομάδας.
Ελεγχόμενη ακρίβεια:
Το μοντέλο CNC επιτυγχάνει σφάλμα γωνίας κάμψης ±1 μοιρών και σφάλμα μήκους ±2 mm μέσω της τοποθέτησης σερβομηχανισμού. Το βασικό μοντέλο διατηρεί επίσης ακρίβεια γωνίας ±3 μοιρών, ικανοποιώντας τις απαιτήσεις τουΚώδικας Αποδοχής Ποιότητας Κατασκευής Κατασκευών Σκυροδέματος. Το σύστημα διπλού τροχού ευθυγράμμισης μπορεί να ελέγξει το σφάλμα ευθυγράμμισης των χαλύβδινων ράβδων σε λιγότερο από ή ίσο με 1 mm ανά μέτρο, διασφαλίζοντας τη συνοχή των διαστάσεων των διαμορφωμένων συνδετήρων.
Ευκολία λειτουργίας:
Ο εξοπλισμός γενικά διαθέτει μια γραφική διεπαφή λειτουργίας. Η βασική εκπαίδευση λειτουργίας μπορεί να ολοκληρωθεί μέσα σε 10 λεπτά, επιτρέποντας στους χειριστές να ξεκινήσουν την εργασία τους χωρίς εξειδικευμένη επαγγελματική εκπαίδευση.
